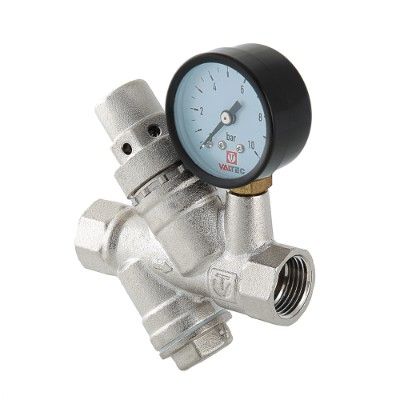

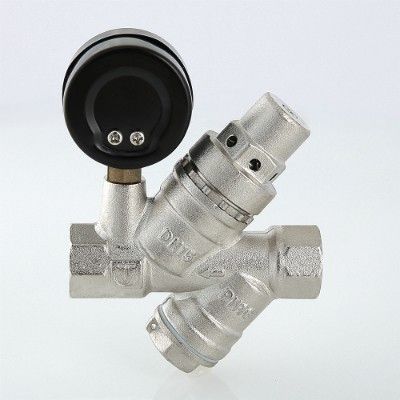

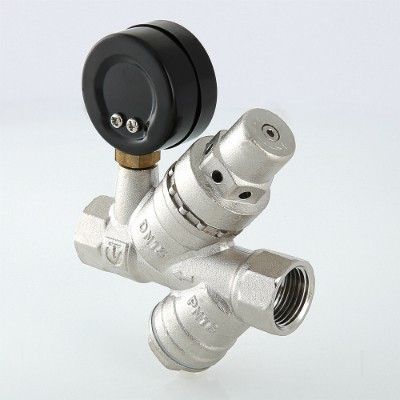

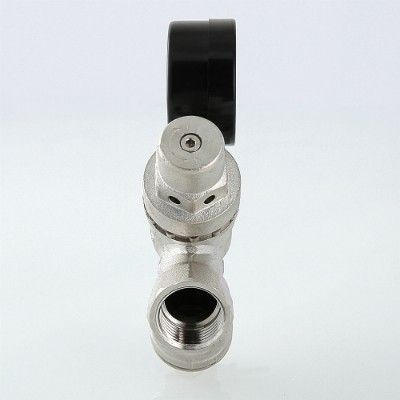

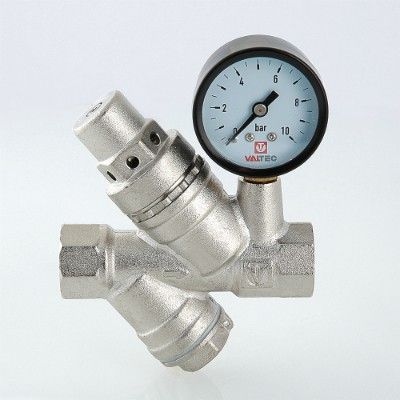

Valtec VT.082.N.04 Редуктор давления с фильтром 1/2`
1 294,40 грн- Страна производитель: Италия
- Гарантия:: 7 лет
- Температура: 130
- Диаметр дюйм: 1/2 R`
- Материал: Латунь
- Материал корпуса: Латунь
- Фильтрующий элемент: Нержавеющая сталь
- Материал головки: Латунь
- Максимальная рабочая температура (°С): 130
- Наличие накидных гаек: Нержавеющая сталь
- Устройство регулировки: Латунь
Valtec VT.082.N.04 Редуктор давления с фильтром 1/2`
1 294,40 грнНаписать отзыв
1. Назначение и область применения
1.1. Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, пневмопроводах сжатого воздуха также на технологических трубопроводах, транспортирующих жидкости и газы, не агрессивные к материалам редуктора.
1.2. Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.
1.3. Регулирование давления происходит по схеме «после себя».
1.4. Встроенный фильтр механической очистки защищает детали уплотнений поршней от быстрого износа.
1.5. Наличие манометра позволяет контролировать давление в сети после редуктора.
1.6. Редуктор ограничивает расход по потребителям в пределах проектных объёмов, что исключает вероятность того, что в часы максимального водоразбора удалённые точки сети окажутся без водоснабжения.
1.7. Основная область применения – квартирные узлы ввода холодного и горячего водопровода
| № | Характеристика | Ед. изм. | Значение для Dy | |
| 1/2" | 3/4" | |||
| 1 | Рабочее давление | бар | 16 | 16 |
| 2 | Диапазон температур рабочей среды | °С | +5-+130 | +5-Н-130 |
| 3 | Максимальный коэффициент редукции | 1:10 | 1:10 | |
| 4 | Пределы регулирования | бар | 2,0-5,0 | 2,0-5,0 |
| 5 | Заводская настройка выходного давления | бар | з,о | з,о |
| 6 | Номинальный расход (при скорости 2 м/с по DIN EN 1567) | мЗ/час | 1,27 | 2,27 |
| 7 | Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2012) | мЗ/час | 0,95 | 1,70 |
| 8 | Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБ А 029-2006)000%) | мЗ/час | 1,32 | 2,44 |
| 9 | Расход при падении давления от настроечного 1,0 бар | мЗ/час | 1,8 | 2,0 |
| 10 | Пропускная способность при падении давления от настроечного 1,2бар | мЗ/час | 2,0 | 2,3 |
| 11 | Допустимые отклонения от настроечного давления при резких изменениях входного давления | % | 10 | 10 |
| 12 | Резьба муфтовых патрубков | G1/2" | G3/4" | |
| 13 | Марка манометра-индикатора | VT.TM40.T | ||
| 14 | Резьба под манометр | Rp 1/8 EN 10226 (ISO 7/1) | ||
| 15 | Уровень шума на расстоянии 2 м при скорости 2 м/с | дБ | <30 | <30 |
| 16 | Ремонтопригодность | да | да | |
| 17 | Диапазон шкалы манометра | бар | 1-10 | 1-10 |
| 18 | Размер ячеи сетки фильтроэлемента | мкм | 250 | 250 |
| 19 | Диаметр манометра | мм | 41 | 41 |
| 20 | Градиент изменения давления | бар | <0,04 | <0,04 |
| 21 | Подключение манометра | верхнее радиальное | ||
| 22 | Средний полный ресурс | циклы | 270000 | 250000 |
| 23 | Средний полный срок службы | лет | 15 | 15 |

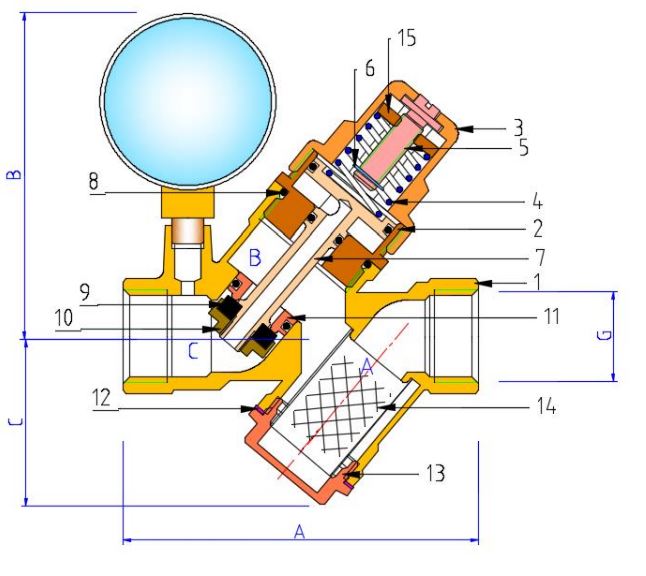

Рабочая среда с начальным высоким давлением, пройдя через фильтровальную камеру А, попадает в рабочую камеру В редуктора, где воздействует на малый поршень с золотником 9 .
Под воздействием пружины 4 золотник также стремится к открытию.
Попав в выходной патрубок С и пройдя по импульсному каналу поршневого штока 7, среда воздействует на большой поршень, тем самым побуждая золотник к закрытию.
Таким образом создаётся эффект регулирования выходного давления.
При помощи регулировочного штока 5 с прижимной гайкой 15 пользователь может регулировать давление на выходе из редуктора
| Поз. | Наименование | Материал | Марка |
| 1 | Корпус | латунь ГОШ никелированная | CW617N |
| 2 | Втулка | ||
| 3 | Крышка | ||
| 4 | Пружина | нерж.сталь | AISI316 |
| 5 | Регулировочный винт | латунь | CW614N |
| 15 | Прижимная гайка | ||
| 6 | Стопорная шайба | сталь, нерж | AISI301 |
| 8 | Уплотнительные кольца | эластомер | EPDM |
| 7 | Шток поршневой | латунь ГОШ | CW617N |
| 11 | Седельная втулка | ||
| 9 | Золотниковая шайба | эластомер | |
| 10 | Золотниковая обойма | латунь | CW614N |
| 14 | Сетка фильтра | сталь, нерж | AISI316 |
| 13 | Пробка фильтра | латунь ГОШ никелированная | CW617N |
| 12 | Прокладка фильтра | тефлон | PTFE |
