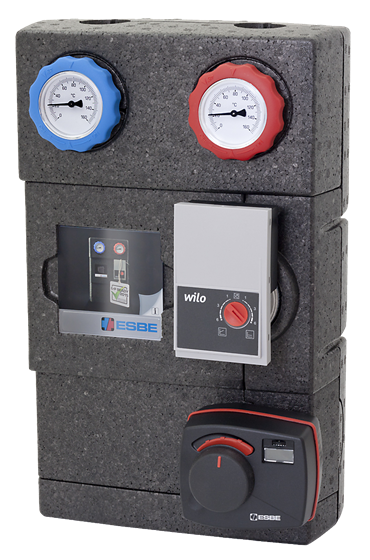

Насосна група ESBE серії GRC – це пристрій, призначений для регулювання циркуляції та змішування теплоносія в системі опалення, коли потрібний точний контроль витрати води та регулювання температури теплоносія залежно від температури зовнішнього повітря. Виріб оснащений двома запірними кранами з термометрами, зворотним клапаном, теплоізоляційним кожухом та енергоефективним циркуляційним насосом. Пристрій серії GRC поставляється в комплекті з 3-ходовим прогресивним поворотним змішувальним клапаном і сервоприводом з вбудованим погодозалежним контролером. Завдяки використанню прогресивного клапана, який не залежить ні від величини витрати в контурі, ні від номінального розміру, даний циркуляційний змішувальний пристрій має кращі регулюючі характеристики та ідеальну криву нагрівання.
Погодозалежна насосна група з функцією змішування для застосування в системах опалення та охолодження.
Оптимізована точність змішування, можливість подавати коректну та оптимальну кількість енергії відповідно до ситуації. | | |
Вбудований погодозалежний контролер CRC111 (230В)
Вбудований змішувальний клапан
DN – 25
T теплоносія: +110С
T оточ. середовища: 0 - +50С
Раб.тиск: 0,6 МПа (6 бар)
З'єднання: внеш.резьба 1" х внутр.резьба 1"
Корпус: латунь, сталь
Матеріал ущільнень: PTFE | Діапазон потужності:
- до 3250 л/год при t 20°C - 70 кВт*
при ?t 10 ° C - 35 кВт *
при ?t 5 ° C - 17 кВт *
* Падіння тиску в системі 0кПа
- до 2600 л/год при ?t 20°C - 60 кВт**
при ?t 10 ° C - 30 кВт **
при ?t 5°C - 15 кВт**
** падіння тиску в системі 15кПа
Маса: 6,2 кг |
| | Температура теплоносія, | макс.: +110 °C
хв.: 0 °C |
|
| Температура навколишнього середовища, | GRC100: макс. +50 °C
GRC200: макс. +40 °C
хв. 0 °C |
| |
| З'єднання, | Внутрішнє різьблення (Rp), EN 10226-1
Зовнішнє різьблення (G), ISO 228/1 |
| | Ізоляція: | EPP 0.036 Вт/мК |
|
| Теплоносій, | вода (відповідно до VDI2035)
Суміш води/гліколю, макс. 50%
(понад 20% домішки, необхідно перевірити дані насоса)
Суміш води/етанолу, макс. 28% |
| | Матеріал, що стикається з водою: | Корпус: Латунь, литий чавун, сталь.
Матеріал ущільнень: ПТФЕ, арамідне волокно, етилен-пропілен монодієн |
|
| Відповідність: | PED 2014/68/EU, стаття 4.3 |
| | Вбудований змішувальний клапан: | Макс. диференційне падіння тиску: 100 кПа
Тиск блокування: 200 кПа
Витік через закритий клапан, % від потоку*: <0.5 %
* Диференціальний тиск 100 кПа (1 бар)
Характеристики: Див. діаграму нижче. |
|
| Вбудований контролер, GRC110 | Тип контролера: CRC111
Електроживлення: 230 ± 10% у пров. струму, 50 Гц
Енергоспоживання: 10 ВА
Час повороту клапана при макс. швидкості: 30 s
Клас захисту корпусу: IP41
Клас захисту: II
Клас контролю температури ErP: III
Споживання електроенергії: 1.5% |
| | Вбудований контролер, GRC140 | Тип контролера: CRD122
Електроживлення - Блок приводу: 230±10% в пров. струму, 50 Гц
Електроживлення Кімнатний дисплей – бездротове з'єднання: 2x 1.5 В LR6/AA
Споживання енергії – 230 В перем. струму: 10 ВА
Термін служби батареї, бездротовий дисплей: 1 рік
Час повороту клапана при макс. швидкості: 30 s
Клас захисту корпусу - Блок приводу: IP41
Клас захисту корпусу - Кімнатний дисплей: IP20
Клас захисту: II
Клас контролю температури ErP: VII
Споживання електроенергії: 3.5%
Радіочастота CRD120: 868 МГц
Відповідність: Регіон ITU 1 – схвалено згідно з EN 300220-2 |
|
| Вбудований контролер, GRC200 | Тип контролера: 90C-1A-90
Електроживлення: 230 ± 10% у пров. струму, 50/60 Гц
Енергоспоживання: 5 ВА
Час повороту клапана при макс. швидкості: 120 s
Кількість входів для зовнішніх джерел: 5
Кількість виходів для зовнішніх джерел: 1
Клас захисту корпусу: IP54
Клас захисту: II
Клас контролю температури ErP: III
Споживання електроенергії: 1.5% |
| | Вбудований циркулюючий насос: | Електроживлення: 230 ± 10% у пров. струму, 50/60 Гц
Енергоспоживання - Wilo 25/6: 3-45 Вт
Енергоспоживання - Wilo 25/7.5: 3-76 Вт
Енергоспоживання - Grundfos 25-50: 2-34 Вт
Енергоспоживання - Grundfos 25-70: 2-53 Вт
Клас захисту корпусу: IP X4D
Клас ізоляції: F |
|
