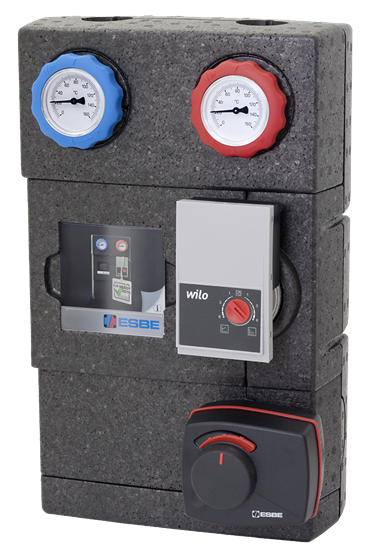

Насосна група ESBE серії GRA100 - це пристрій, призначений для циркуляції та змішування теплоносія в системі опалення, де потрібна особлива точність контролю витрат і температури. Виріб оснащений двома запірними кранами з термометрами, зворотним клапаном, теплоізоляційним кожухом та енергоефективним циркуляційним насосом. GRА100 поставляється в комплекті з 3-ходовим поворотним прогресивним змішувальним клапаном та сервоприводом. Завдяки використанню прогресивного клапана, який не залежить від витрати в контурі та номінального розміру клапана, даний циркуляційний змішувальний пристрій має кращі регулюючі характеристики, а за рахунок сумісності з більшістю контролерів, представлених на ринку, має широкий діапазон застосування.
Насосна група з функцією змішування для застосування в системах опалення та охолодження.
Точне змішування, можливість подавати правильну та оптимальну кількість енергії відповідно до ситуації. | | |
Вбудований привід ARA661 (230В, 90 кут відкр., 120с час закриття)
Вбудований змішувальний клапан
DN – 25
T теплоносія: +110С
T оточ. середовища: 0 - +50С
Раб.тиск: 0,6 МПа (6 бар)
З'єднання: внеш.резьба 1" х внутр.резьба 1"
Корпус: латунь, сталь
Матеріал ущільнень: PTFE | Діапазон потужності:
- до 3250 л/год при t 20°C - 70 кВт*
при ?t 10 ° C - 35 кВт *
при ?t 5 ° C - 17 кВт *
* Падіння тиску в системі 0кПа
- до 2600 л/год при ?t 20°C - 60 кВт**
при ?t 10 ° C - 30 кВт **
при ?t 5°C - 15 кВт**
** падіння тиску в системі 15кПа
Маса: 5,6 кг |
| | Температура теплоносія, | макс. (постійно): +110* °C
хв.: 0 °C |
|
| Навколишня температура, | макс.: +50 °C
хв.: 0 °C |
| |
| З'єднання: | Внутрішнє різьблення: EN 10226-1
Зовнішнє різьблення: ISO 228/1 |
| | Ізоляція: | EPP 0.036 Вт/мК |
|
| Теплоносій, | вода (відповідно до VDI2035)
Суміш води/гліколю, макс. 50%
(понад 20% домішки, необхідно перевірити дані насоса)
Суміш води/етанолу, макс. 28% |
| | Матеріал, що стикається з водою: | Корпус: Латунь, литий чавун, сталь.
Матеріал ущільнень: ПТФЕ, арамідне волокно, етилен-пропілен монодієн |
|
| Відповідність: | PED 2014/68/EU, стаття 4.3 |
| | Вбудований змішувальний клапан: | Макс. диференційне падіння тиску: 100 кПа
Тиск блокування: 200 кПа
Витік через закритий клапан, % від потоку*: <0.5 %
* Диференціальний тиск 100 кПа (1 бар)
Характеристики: Див. діаграму нижче. |
|
| Вбудований привід, GRA110: | Тип приводу: ARA661
Управляючий сигнал: 3-точкове керування
Електроживлення: 230 ± 10% у пров. струму, 50 Гц
Енергоспоживання: 5 ВА
Час закриття 90°: 120 s
Клас захисту корпусу: IP41
Клас захисту: II |
| | Вбудований привід, GRA130: | Тип приводу: ARA639
Управляючий сигнал: пропорційний
Зворотний сигнал: 2-10
Електроживлення: 24 ± 10% В перем.струму/пост.струму, 50/60 Гц
Споживання енергії - Номінальна, AC: 5 Вт
Споживання енергії - Номінальна, DC: 2.5 Вт
Споживання енергії - Допустиме, AC: 11 ВА
Споживання енергії - Допустиме, DC: 6 ВА
Час закриття 90°: 15/30/60/120 s
Клас захисту корпусу: IP41
Клас захисту: II |
|
| Вбудований циркулюючий насос: | Електроживлення: 230 ± 10% у пров. струму, 50/60 Гц
Енергоспоживання - Wilo 25/6: 3-45 Вт
Енергоспоживання - Wilo 25/7.5: 3-76 Вт
Енергоспоживання - Grundfos 25-50: 2-34 Вт
Енергоспоживання - Grundfos 25-70: 2-53 Вт
Клас захисту корпусу: IP X4D
Клас ізоляції: F |
|
